Zestaw Pomiarowy SolarEdge: Licznik Energii SE-MTR-3Y-400V-A z Modbus + 3x Przekładnik Prądowy 100A
Opis marketingowy
Przejmij pełną kontrolę nad przepływem energii w swojej instalacji fotowoltaicznej dzięki profesjonalnemu zestawowi pomiarowemu SolarEdge. Pakiet składający się z trójfazowego licznika energii SolarEdge SE-MTR-3Y-400V-A oraz trzech dedykowanych przekładników prądowych 100 A (z otwieranym rdzeniem / Split Core) umożliwia precyzyjne monitorowanie zużycia prądu na potrzeby własne, wyliczanie poziomu autokonsumpcji oraz dynamiczne zarządzanie mocą oddawaną do sieci (funkcja Zero Export / sterowanie limitami wywozu).
Zestaw przeznaczony jest do montażu w domowych oraz komercyjnych instalacjach PV opartych o falowniki SolarEdge. Zastosowanie przekładników z otwieranym rdzeniem 100 A pozwala na szybki i bezinwazyjny montaż na istniejących przewodach zasilających bez konieczności rozłączania głównych obwodów elektrycznych. Licznik komunikuje się bezpośrednio z inwerterem poprzez magistralę RS485 (Modbus RTU), a kompletne dane pomiarowe są w czasie rzeczywistym przekazywane do bezpłatnej aplikacji i platformy monitoringu SolarEdge.
Główne zalety zestawu
Kompletny zestaw gotowy do montażu: W zestawie znajduje się fabryczny licznik SolarEdge oraz 3 dopasowane przekładniki prądowe 100 A.
Bezinwazyjny montaż (Split Core): Przekładniki z otwieranym rdzeniem nakłada się bezpośrednio na kable fazowe bez przerywania obwodów prądowych.
Precyzyjny monitoring zużycia i autokonsumpcji: Dokładny pomiar poboru energii z sieci, oddawania energii oraz zużycia własnego gospodarstwa domowego lub firmy w czasie rzeczywistym.
Obsługa funkcji Zero Export i Smart Energy: Niezbędny komponent do realizacji inteligentnego sterowania mocą, pracy z magazynami energii SolarEdge Energy Bank oraz ładowarkami EV.
Łatwa komunikacja RS485 (Modbus RTU): Szybkie i stabilne połączenie kablowe z falownikiem SolarEdge.
Kompaktowa budowa na szynę DIN: Licznik zajmuje niewiele miejsca w rozdzielnicy elektrycznej (standardowy montaż na szynie TH35).
Specyfikacja techniczna
| Parametr | Wartość / Cecha |

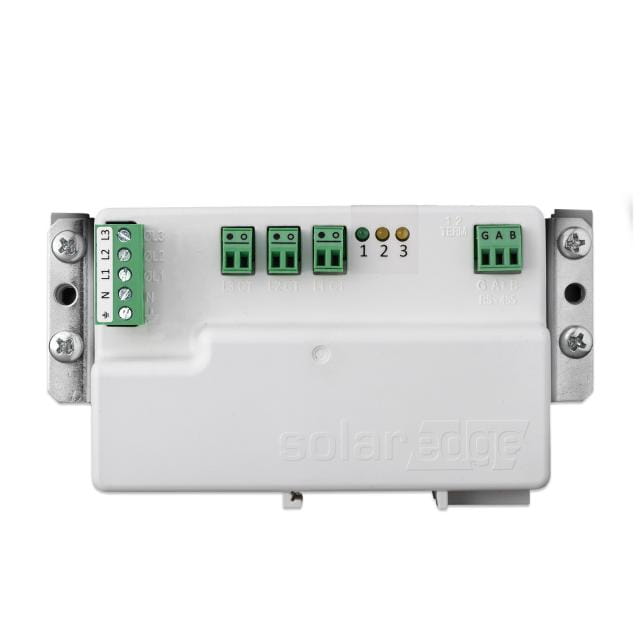

| Model licznika | SolarEdge SE-MTR-3Y-400V-A |

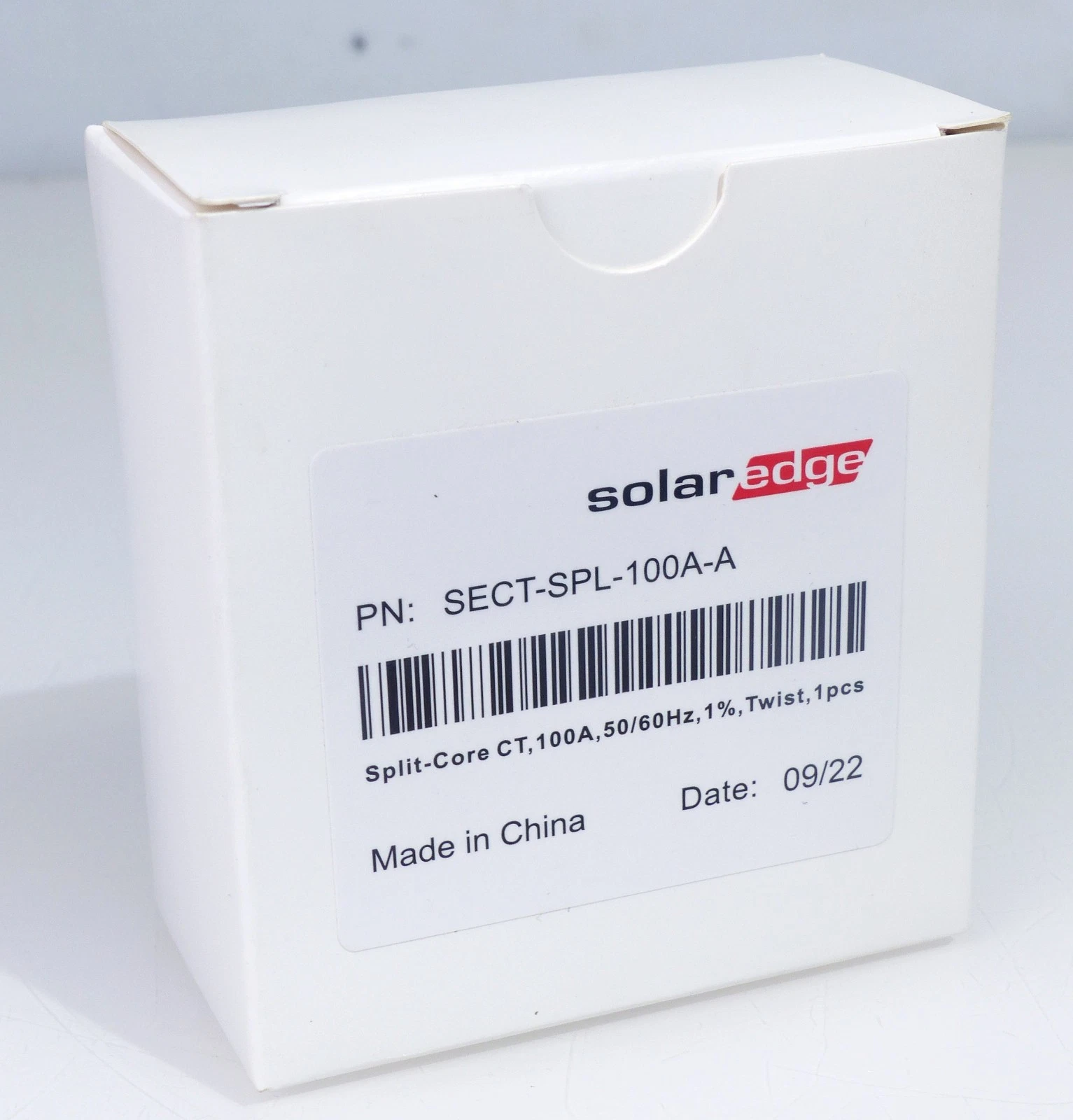

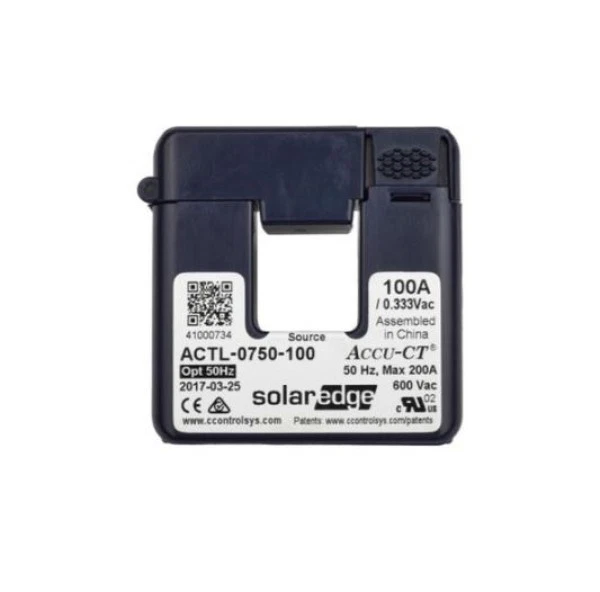

| Przekładniki w zestawie | 3 $\times$ Przekładnik prądowy 100 A (otwierany / Split Core) |
| Typ sieci | Trójfazowa ($3\text{P}+\text{N}$, $400/230\text{ V}$) |
| Napięcie znamionowe | $230/400\text{ V AC}$ (zakres $184\text{ V}$ – $264\text{ V AC}$) |
| Maksymalny prąd pomiarowy | 100 A na fazę (moc do ok. $69\text{ kW}$) |
| Klasa dokładności pomiaru | $\pm 0,5\%$ lub $\pm 1\%$ (w zależności od konfiguracji i obciążenia) |
| Interfejs komunikacyjny | RS485 (protokół SolarEdge Modbus RTU) |
| Montaż licznika | Szyna DIN (TH35 / 35 mm) |
| Stopień ochrony | IP20 / IP30 (do montażu wewnętrznego w rozdzielnicy) |
| Wymiary licznika | ok. $72\times 90\times 58\text{ mm}$ (4 moduły DIN) |
| Gwarancja producenta | 5 lat |
